इलेक्ट्रिकल केबल पुलिंग टूल्स केबलला नुकसान न पोहोचवता इंस्टॉलेशनची वेळ कशी कमी करू शकतात?

बाह्यरेखा आणि वाचक वचन

तुम्ही काय घेऊन जाल

• साधन श्रेणींचा एक साधा-इंग्रजी नकाशा आणि प्रत्येकाने साइटवर काय निश्चित केले आहे.
• निर्णय सारणी तुम्ही अंतर्गत खरेदी चेकलिस्टमध्ये कॉपी करू शकता.
• पुनरावृत्ती करण्यायोग्य वर्कफ्लो (प्री-पुल → पुल → पोस्ट-पुल) ज्यामुळे घर्षण आणि पुन्हा काम कमी होते.
• "सर्वात कमी किंमत" च्या पलीकडे पुरवठादारांची तुलना करण्यासाठी खरेदीदार-केंद्रित नोट्स.

केबल पुलिंगमधील सर्वात सामान्य वेदना बिंदू

कागदावर, केबल ओढणे म्हणजे "फक्त कर्षण" आहे. प्रत्यक्षात, ही एक सिस्टम समस्या आहे: मार्ग भूमिती, पृष्ठभागाची स्थिती, केबलचे वजन, स्नेहन, तणाव नियंत्रण, आणि हाताळणी शिस्त सर्व एकत्र स्टॅक. येथे वेदना बिंदू आहेत जे लहान डक्ट पुल आणि मोठ्या खंदकाच्या स्थापनेत दिसतात.

1) घर्षण स्पाइक्स जे पुल थांबवतात

घर्षण एकसमान नाही. हे बेंड, ऑफसेट्स, डक्ट ट्रांझिशन आणि रफ एंट्री पॉइंट्सवर वाढतात. तुम्ही त्या स्पाइक्स व्यवस्थापित न केल्यास, तुम्हाला मिळेल थांबणे, संपर्क बिंदूंवर जास्त गरम होणे किंवा सुरक्षित तणावापेक्षा जास्त "हीरो खेचणे".

2) केबल जॅकेट स्कफिंग आणि इन्सुलेशन नुकसान

नुकसान बहुतेकदा मूलभूत गोष्टींपासून होते: डक्टच्या तोंडावर तीक्ष्ण कडा, खडबडीत खंदक तळ ओलांडणे, रोलर्स खूप दूर ठेवलेले किंवा आकार नसलेले आणि योग्यरित्या संरेखित केलेले डोके खेचणे.

3) कोपरे आणि manholes मध्ये बेंड त्रिज्या उल्लंघन

जरी एखाद्या क्रूला असे वाटते की त्यांनी "मंद गतीने घेतले", खराब कोपरा सेटअप घट्ट वाकण्यास भाग पाडू शकतो. ते केबलचे आयुष्य कमी करू शकते आणि भविष्यातील दोष निर्माण करू शकते.

4) अनियंत्रित ताण आणि वळणे

वळणे कंडक्टरवर ताण आणू शकते आणि डाउनस्ट्रीम हाताळणी समस्या निर्माण करू शकते. खराब तणाव नियंत्रणामुळे क्रू आणि उपकरणांना धोका वाढतो. येथेच योग्य खेचणारी रेषा, वळणे आणि तणावपूर्ण दृष्टीकोन महत्त्वाचे आहे.

5) चाचणी-आणि-त्रुटी टूलिंगमुळे उत्पादकता कमी होते

क्रू "बहुधा योग्य सामग्री" घेऊन आल्यास, ते सुधारण्यात वेळ घालवतील—अनेकदा आज चांगले दिसणारे आणि नंतर अपयशी ठरणारे परिणाम. एक नियोजित टूलसेट सहसा एकाच री-पुलपेक्षा स्वस्त असतो.

त्या वेदना बिंदूंचे निराकरण करणारे साधन गट

एक मजबूत टूलकिट तीन कार्ये समाविष्ट करते:मार्गदर्शक(मार्ग आणि वाकणे नियंत्रित करा)खेचणे(सुरक्षितपणे कर्षण प्रदान करा), आणिसंरक्षण(घर्षण, चिरडणे आणि पिळणे प्रतिबंधित करा). खाली कोर आहेतइलेक्ट्रिकल केबल पुलिंग टूल्सगट आणि ते वास्तविक-जगातील समस्यांना कसे मॅप करतात.

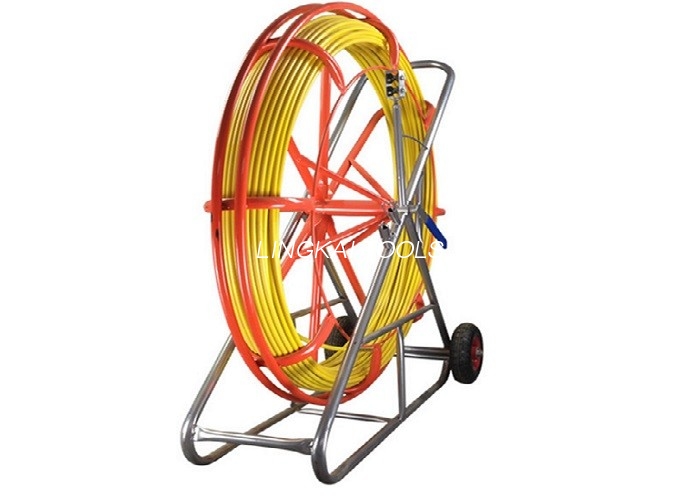

अ) डक्ट रॉडर्स आणि फिश सिस्टम

• ते काय करतात:कंड्युट/नलिकांमधून पायलट मार्ग तयार करा जेणेकरून तुम्ही केबलला नुकसान न करता दोरी/रेषा ओढू शकता.
• ते काय दुरुस्त करतात:"आम्ही एक ओळ कशी मिळवू?" आणि दीर्घकाळात पायलट-लाइन अपयश.
• काय पहावे:कडकपणासाठी योग्य रॉड व्यास, नियंत्रित पेआउटसाठी ब्रेकिंग सिस्टम आणि पुश/पुल दरम्यान स्थिर असलेली फ्रेम.

ब) स्ट्रेट-लाइन रोलर्स आणि ट्रेंच रोलर्स

• ते काय करतात:घर्षण कमी करण्यासाठी आणि जॅकेटचे संरक्षण करण्यासाठी जमिनीवरून केबल उचला आणि मार्गदर्शन करा.
• ते काय दुरुस्त करतात:ड्रॅगिंग नुकसान, स्नॅगिंग आणि संपूर्ण मार्गावर असमान खेचणे.
• काय पहावे:रेट केलेले लोड, बेअरिंग डिझाइन आणि केबलचे वजन आणि मार्ग परिस्थितीशी जुळणारे रोलर अंतर.

क) कॉर्नर रोलर्स, मॅनहोल/पिटहेड रोलर्स आणि एंट्री प्रोटेक्शन

• ते काय करतात:कोपऱ्यांवर बेंड त्रिज्या नियंत्रित करा आणि प्रवेश/निर्गमन बिंदूंवर केबल संरक्षित करा.
• ते काय दुरुस्त करतात:वाकणे उल्लंघन, कडा येथे ठेचून जाकीट, आणि कोपऱ्यात घर्षण spikes.
• काय पहावे:गुळगुळीत रोलर पृष्ठभाग, स्थिर फ्रेम आणि सोपे अँकरिंग/पोझिशनिंग.

ड) केबल पकडणे (मोजे खेचणे) आणि डोके खेचणे

• ते काय करतात:खेचण्याचे बल समान रीतीने केबलमध्ये (किंवा खेचणाऱ्या डोळ्यावर/डोक्याकडे) हस्तांतरित करा, स्थानिक ताण कमी करा.
• ते काय दुरुस्त करतात:स्लिपेज, सुधारित नॉट्समधून कंडक्टरचे नुकसान आणि असुरक्षित पुल कनेक्शन.
• काय पहावे:योग्य पकड श्रेणी, जाळीची गुणवत्ता, सुरक्षित संलग्नक आणि स्विव्हल्ससह सुसंगतता.

इ) स्विव्हल्स, अँटी-ट्विस्ट सोल्यूशन्स आणि पुलिंग लाइन मॅनेजमेंट

• ते काय करतात:ट्विस्ट ट्रान्सफर कमी करा आणि पुल सिस्टीम संरेखित ठेवा.
• ते काय दुरुस्त करतात:वळणे, किंक्स आणि अस्थिर खेचणे.
• काय पहावे:सिस्टमशी जुळणारे लोड रेटिंग आणि तणावाखाली गुळगुळीत रोटेशन.

F) विंच, पुलर्स, कॅपस्टन आणि पुश/पुल मशीन

• ते काय करतात:नियंत्रित कर्षण प्रदान करा, विशेषत: लांब किंवा जास्त खेचण्यासाठी.
• ते काय दुरुस्त करतात:मॅन्युअल खेचण्याच्या मर्यादा, विसंगत तणाव आणि थकवा-चालित चुका.
• काय पहावे:लाइन स्पीड कंट्रोल, ब्रेकिंग, मापन/टेन्शन मॉनिटरिंगसह सुसंगतता आणि सुरक्षित अँकरिंग.

जी) "समर्थन" साधने जी शांतपणे आपत्ती टाळतात

• केबल ड्रम स्टँड / रील हाताळणी:ड्रॅग, ड्रम "रनवे" आणि साइड-लोडिंग समस्यांना प्रतिबंधित करते.
• मोजमाप साधने:मार्गाच्या लांबीची पुष्टी करण्यात आणि रोलर स्पेसिंग आणि स्टेजिंगची योजना करण्यात मदत करते.
• स्नेहन धोरण:धातूच्या अर्थाने "साधन" नाही, परंतु हे सर्वात मोठे घर्षण कमी करणारे आहे जे तुम्ही नियंत्रित करू शकता.

द्रुत निवड सारणी

जुळणी करताना हे जलद फिल्टर म्हणून वापराइलेक्ट्रिकल केबल पुलिंग टूल्सनोकरीच्या परिस्थितीसाठी. (टीप: तुम्हाला खात्री नसल्यास, संरक्षण आणि घर्षण नियंत्रणाला प्राधान्य द्या—हे दोन सर्वात जास्त पुनर्कार्य कमी करतात.)

एक व्यावहारिक केबल पुल वर्कफ्लो

वर्कफ्लो शिस्तबद्ध असेल तरच टूल खरेदीचे पैसे मिळतात. येथे एक फील्ड-फ्रेंडली क्रम आहे जो तुम्ही क्रूमध्ये प्रमाणित करू शकता.

पायरी 1: प्री-पुल प्लॅनिंग (10-20 मिनिटे जे तास वाचवतात)

• मार्ग सर्वेक्षण:बेंड मोजा, ​​घट्ट कोपरे ओळखा आणि प्रवेश/निर्गमन बिंदू निश्चित करा.
• केबल डेटा तपासणी:बाह्य व्यास, किमान बेंड त्रिज्या आणि खेचण्याच्या पद्धतीची पुष्टी करा (पकड वि. खेचण्याचे डोके).
• रोलर योजना:रोलर प्रकार आणि अंतर ठरवा; कोपरा/पिटहेड रोलर्स जोडा जेथे घर्षण वाढणे अपेक्षित आहे.
• पायलट लाइन धोरण:डक्ट रॉडर/फिश ॲप्रोच निवडा, नंतर गरज भासल्यास पुलिंग रोप/लाइनवर अपग्रेड करा.
• संरक्षण योजना:कोणत्याही तीक्ष्ण कडा, खडबडीत खंदक तळ किंवा संक्रमणे ओळखा ज्यांना गार्ड्स किंवा एंट्री स्लीव्ह्जची आवश्यकता आहे.

पायरी 2: केबलचे नुकसान टाळणारा सेटअप

• प्रथम प्रवेश संरक्षण स्थापित करा:"एकदा ओढा आणि बघा." केबलचा स्पर्श होण्यापूर्वी कडा संरक्षित करा.
• रोलर्स मुद्दाम ठेवा:खूप कमी रोलर्स ड्रॅग वाढवतात; खूप खराब ठेवलेले रोलर्स स्नॅग पॉइंट्स वाढवतात.
• विंच/पुलरवर सरळ संरेखन ठेवा:चुकीचे संरेखन साइड लोड आणि पिळणे वाढते.
• योग्य पकड आणि कनेक्शन वापरा:तणाव केंद्रित करणारे सुधारित संबंध टाळा.

पायरी 3: नियंत्रित तणावासह पुल चालवा

1. हळू सुरू करा:वेग वाढवण्याआधी केबलला रोलर मार्गावर "स्थायिक" होऊ द्या.
2. पहा कोपरे:वाकणे आणि घर्षणाचे निरीक्षण करण्यासाठी प्रत्येक उच्च-जोखीम असलेल्या ठिकाणी क्रू सदस्य ठेवा.
3. संवाद कायम ठेवा:एक साधा स्टॉप/स्लो/गो प्रोटोकॉल आवाज आणि दबावाखाली गैरसमज टाळतो.
4. तुम्हाला जॅकेटचे नुकसान दिसल्यास थांबा:नंतरच्या दोषापेक्षा आता विराम स्वस्त आहे.

पायरी 4: पोस्ट-पुल चेक जे कॉलबॅक कमी करतात

• व्हिज्युअल तपासणी:कोपरे, नोंदी आणि ज्ञात खडबडीत विभागांमध्ये जाकीटची स्थिती तपासा.
• राउटिंगची पुष्टी करा:केबल योग्यरित्या बसली आहे आणि अनपेक्षित कॉम्प्रेशन अंतर्गत नाही याची खात्री करा.
• सेटअप दस्तऐवजीकरण:रोलर प्लेसमेंट आणि एंट्री प्रोटेक्शनचे फोटो काय काम केले याची प्रतिकृती तयार करण्यात मदत करतात.

सुरक्षितता आणि गुणवत्ता नियंत्रणे जी पुनर्कार्यास प्रतिबंध करतात

सर्वात सुरक्षित नोकऱ्या सामान्यत: उत्तम दर्जाच्या नोकऱ्या असतात-कारण दोन्ही अंदाज आणि नियंत्रित शक्तींवर अवलंबून असतात. येथे व्यावहारिक नियंत्रणे आहेत जी क्रूची गती कमी न करता दैनंदिन कामकाजात बसतात.

नियंत्रण 1: "सर्वात कमकुवत दुवा" रेटिंग तपासणी

प्रत्येक पुल सिस्टीममध्ये सर्वात कमकुवत रेट केलेला घटक असतो (पकड, कुंडा, दोरी, रोलर, अँकरिंग पॉइंट). तो घटक तुमची सुरक्षित मर्यादा परिभाषित करतो. स्पष्ट रेटिंग देणाऱ्या पुरवठादाराकडून खरेदी केल्याने अंदाज कमी होतो.

नियंत्रण 2: कोपरा शिस्त

कोपरे असे आहेत जेथे घर्षण, बेंड त्रिज्या आणि केबल संरक्षण आदळतात. बजेट तंग असल्यास, प्रथम कॉर्नर सोल्यूशन्समध्ये गुंतवणूक करा. स्थिर, योग्य रेट केलेले रोलर्स त्वरीत परतफेड करतात.

नियंत्रण 3: प्रेरित व्होल्टेज जागरूकता (लागू असेल तेव्हा)

विशिष्ट रेषा आणि स्ट्रिंगिंग वातावरणात, प्रेरित वीज हा खरा धोका असू शकतो. विशेष ग्राउंडिंग ब्लॉक्स वापरले जाऊ शकतात ऑपरेशन प्लॅनचा एक भाग म्हणून जेव्हा कामाच्या पद्धतीला त्याची आवश्यकता असते—तुमच्या साइट सुरक्षा नियम आणि मानकांचे नेहमी पालन करा.

खरेदीदारांसाठी खरेदी नोट्स

आपण खरेदी करत असल्यासइलेक्ट्रिकल केबल पुलिंग टूल्सअभियांत्रिकी संघासाठी, वापरून पर्यायांचे मूल्यांकन कसे करावे ते येथे आहे फील्डमध्ये महत्त्वाचे असलेले निकष—केवळ कॅटलॉगमध्ये नाही.

जोखीम कमी करणारी माहिती विचारा

• रेटेड लोड आणि अनुप्रयोग व्याप्ती:"ते कशासाठी रेट केले जाते आणि ते कुठे वापरले जाऊ नये?"
• साहित्य आणि बेअरिंग तपशील:रोलर सामग्री केबल संरक्षण प्रभावित करते; बेअरिंग डिझाइन घर्षण आणि दीर्घायुष्य प्रभावित करते.
• कॉन्फिगरेशन निवडी:सरळ रेषा वि. कोपरा वि. पिटहेड सेटअप "सर्व-आकारात बसणारे" नसावेत.
• सुटे भागांची उपलब्धता:विशेषतः रोलर्स, फ्रेम्स आणि मूव्हिंग असेंब्लीसाठी.
• निर्यात लॉजिस्टिकसाठी पॅकेजिंग:साधने साइटवर पोहोचण्यापूर्वी नुकसान टाळते.

फक्त साधनच नाही तर “सिस्टम” खरेदी करा

सर्वोत्तम कामगिरी करणारे सेटअप जुळलेले किट आहेत: डक्ट रॉडर → पायलट लाइन → पुलिंग रोप → स्विव्हल → पकड → रोलर्स (सरळ + कोपरा + प्रवेश). जर एखादा पुरवठादार तुम्हाला तुमच्या सामान्य जॉब प्रोफाइलसाठी संपूर्ण किट निर्दिष्ट करण्यात मदत करू शकत असेल, तर तुम्ही विसंगती आणि ऑन-साइट सुधारणा कमी कराल.

जिथे एक विशेष उत्पादक बसतो

तुमच्या प्रकल्पांमध्ये वारंवार अंडरग्राउंड इंस्टॉलेशन्स, ट्रेंच रूटिंग किंवा लाइन-कन्स्ट्रक्शन-संबंधित केबल हाताळणीचा समावेश असल्यास, ते काम करण्यासारखे आहे. एक निर्माता जो एकाधिक साधन श्रेणींचा समावेश करतो—कारण सुसंगतता आणि रेटिंग संपूर्ण प्रणालीवर व्यवस्थापित करणे सोपे होते.

उदाहरणार्थ,निंगबो लिंगकाई इलेक्ट्रिक पॉवर इक्विपमेंट कं, लि. अंतर्गत उत्पादनांची विस्तृत श्रेणी ऑफर करतेइलेक्ट्रिकल केबल पुलिंग टूल्सश्रेणी, डक्ट रॉडर्ससह (पायलट-लाइन निर्मितीसाठी), रोलर्स (घर्षण कमी करण्यासाठी), आणि संबंधित खेचणे/हँडलिंग ॲक्सेसरीज—जेव्हा तुम्ही तुमच्या क्रू किट्सचे मानकीकरण करण्याचा प्रयत्न करत असाल तेव्हा अनेक स्त्रोतांकडून न जुळणारे भाग मिसळण्याऐवजी उपयुक्त.

वारंवार विचारले जाणारे प्रश्न

अंतिम टेकअवे

सर्वोत्तमइलेक्ट्रिकल केबल पुलिंग टूल्सफक्त "कठीण खेचू नका" - ते घर्षण कमी करतात, केबल पृष्ठभागांचे संरक्षण करतात, बेंड त्रिज्या नियंत्रित करा आणि क्रूला सातत्यपूर्ण तणाव राखण्यास मदत करा. तुम्ही तुमच्या सर्वात सामान्य मार्गांभोवती टूल सिस्टम प्रमाणित केल्यास, तुम्हाला कमी थांबलेले पुल, कमी जॅकेटचे नुकसान आणि कमी खर्चिक डू-ओव्हर्स दिसतील.
