ओव्हरहेड ट्रान्समिशन लाइनवर दोन बंडल कंडक्टर खेचण्यासाठी 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी वापरली जाते. 500KV ट्रान्समिशन लाईनवर मोठे कंडक्टर खेचण्यासाठी ते पायलट दोरी म्हणून वापरले जाऊ शकते. 16mm अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी सिंग वायर व्यास 3.5mm स्टील वायरपासून बनलेली आहे, 1X19W वायरच्या 12 स्ट्रँड्सपासून वेणीने बांधलेली आहे, 1200mm X1100MX 560mm मध्ये पॅक केलेली आहे किंवा क्लायंटच्या गरजेनुसार सानुकूलित आहे, 1000M/re.
16mm अँटी ट्विस्टिंग ब्रेडेड स्टील रोप मोठ्या प्रमाणात, चीनमध्ये उत्पादित, 500KV ट्रान्समिशन लाइनवर दोन बंडल कंडक्टर किंवा मोठे कंडक्टर खेचण्यासाठी वापरले जाते. 16mm अँटी ट्विस्टिंग स्टील वायर दोरी 1X19W वायरच्या 12 स्ट्रँड्सपासून वेणीने बांधली जाते, 1000 मीटर प्रति ड्रम, आणि 1200mm व्यासाच्या स्टील बॅरलमध्ये पॅक केली जाते.
ओव्हरहेड ट्रान्समिशन लाइन स्ट्रिंगिंग ऑपरेशनमध्ये कंडक्टर किंवा OPGW केबल खेचण्यासाठी 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी पायलट वायर रोप म्हणून वापरली जाते.
|
आयटम क्र. |
नाममात्र व्यास |
ब्रेकिंग लोड (KN) |
सिंगल स्ट्रँड व्यास (मिमी) |
सामान्य T/S (N/mm²) |
निव्वळ वजन (किलो/1000मी) |
|
18208A |
16 |
160 |
Φ3.5 |
1960 |
800 |
उच्च दर्जाची अँटी ट्विस्टिंग स्टील दोरी विशेषत: उच्च ताकदीच्या, उच्च लवचिक गॅल्वनाइज्ड स्टील वायरच्या 12 स्ट्रँडपासून वेणीने बांधलेली आहे. 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरीमध्ये उच्च लवचिकता आहे, तणाव शक्ती अंतर्गत फिरण्यासाठी पूर्ण स्थिरता आहे.

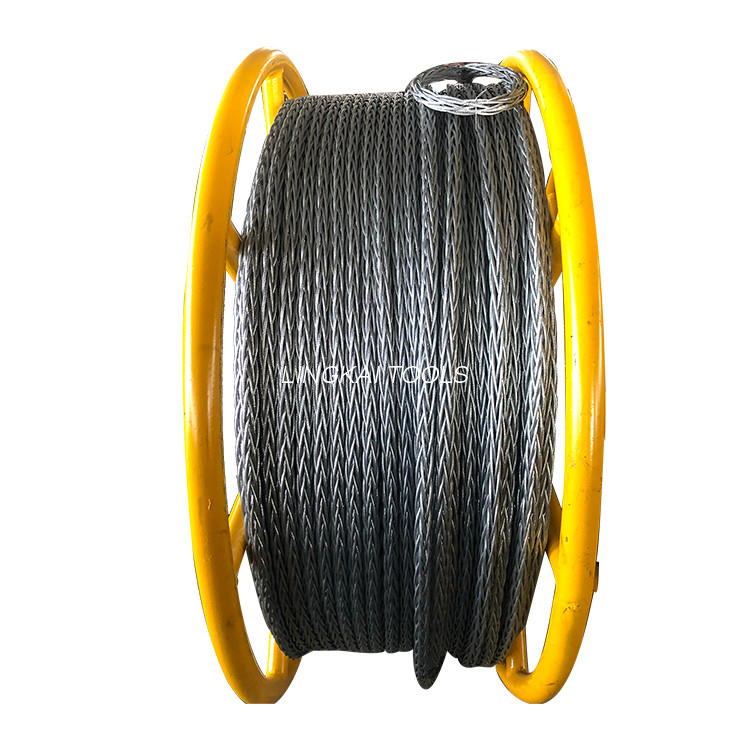

12 स्ट्रँड्स अँटी ट्विस्टिंग ब्रेडेड स्टील वायर दोरी प्राथमिक वायर्समधील दाब एकसंधपणे वितरित करू शकतात. ओव्हरहेड ट्रान्समिशन लाइन स्ट्रिंगिंगच्या कामात विशेष दोरी कार्यक्षमता वाढवू शकते. 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी स्टीलच्या ड्रममध्ये पॅक केली जाते जी थेट पुलरच्या रील वाइंडरवर स्थापित केली जाऊ शकते.
|
आयटम क्र. |
नाममात्र व्यास |
ब्रेकिंग लोड (KN) |
सिंगल स्ट्रँड व्यास (मिमी) |
सामान्य T/S (N/mm²) |
निव्वळ वजन (किलो/1000 मी) |
|
18201A |
9 मिमी |
50 kN |
2.0 मिमी |
1960 |
250 |
|
18202A |
10 मिमी |
70 kN |
2.3 मिमी |
1960 |
356 |
|
18203A |
11 मिमी |
85 kN |
2.5 मिमी |
1960 |
410 |
|
18204A |
12 मिमी |
100 kN |
2.7 मिमी |
1960 |
510 |
|
18205A |
13 मिमी |
115 kN |
3.0 मिमी |
1960 |
620 |
|
18206A |
14 मिमी |
130 kN |
3.2 मिमी |
1960 |
710 |
|
18207A |
15 मिमी |
143 kN |
3.3 मिमी |
1960 |
770 |
|
18208A |
16 मिमी |
160 kN |
3.5 मिमी |
1960 |
800 |
|
18209A |
18 मिमी |
206 kN |
4.0 मिमी |
1960 |
1060 |
|
18210A |
19 मिमी |
236 kN |
4.3 मिमी |
1960 |
1210 |
|
१८२११ए |
20 मिमी |
266 kN |
4.5 मिमी |
1960 |
1310 |
|
१८२१२अ |
22 मिमी |
313 KN |
4.8 मिमी |
1960 |
1500 |
|
१८२१३ए |
24 मिमी |
342 KN |
5.0 मिमी |
1960 |
1650 |
|
18214A |
26 मिमी |
400 KN |
5.4 मिमी |
1960 |
1950 |
|
18215A |
28 मिमी |
462 KN |
6.0 मिमी |
1960 |
2020 |
१६ मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी वापरताना घ्यावयाची खबरदारी
दोन बंडल कंडक्टर खेचण्यासाठी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी 16 मि.मी
दोन कंडक्टर खेचण्यासाठी अँटी ट्विस्टिंग गॅल्वनाइज्ड स्टील वायर रोप 18 मि.मी
ट्रान्समिशन लाइनवर चार बंडल कंडक्टर खेचण्यासाठी अँटी ट्विस्ट स्टील वायर रोप 20 मि.मी.
22 मिमी अँटी ट्विस्टिंग पायलट वायर रोप चार कंडक्टर स्ट्रिंग करण्यासाठी
स्ट्रिंगिंग 6 कंडक्टरसाठी अँटी ट्विस्ट वायर रोप 24MM
हॉट ट्रान्समिशन लाइनवर कंडक्टर किंवा OPGW ओढण्यासाठी डायनेमा दोरी
ट्रान्समिशन लाइन स्ट्रिंगिंगसाठी ब्रेडेड ड्युपॉन्ट पॉलिस्टर दोरी
16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी
ब्रेडेड स्ट्रँडसह गॅल्वनाइज्ड स्टीलची दोरी जी वळणे प्रतिबंधित करते. 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टीलच्या दोऱ्या बनवण्यासाठी वापरल्या जाणाऱ्या उच्च तन्य शक्तीचे स्टील स्ट्रँड समान रेखीय वस्तुमानासह अधिक कार्यरत आणि ब्रेकिंग लोड प्रदान करतात.
16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील दोरी ब्रेडिंग स्ट्रँडने बनलेली.
फायदे:
उच्च लवचिकता
रोटेशनसाठी पूर्ण स्थिरता
प्राथमिक तारांमधील दाबाचे एकसंध वितरण
स्ट्रिंगिंग ऑपरेशन्स दरम्यान वाढलेली कार्यक्षमता
वैयक्तिक गॅल्वनाइज्ड प्राथमिक तारांसह स्ट्रँड
हे 16 मिमी अँटी ट्विस्टिंग ब्रेडेड स्टील रोप FUX उत्पादनासारखेच तांत्रिक फायदे देते परंतु, त्याच्या उच्च तन्य शक्तीच्या स्टील स्ट्रँडमुळे, ते समान रेखीय वस्तुमानासह उच्च कार्य आणि ब्रेकिंग लोड प्रदान करते.
